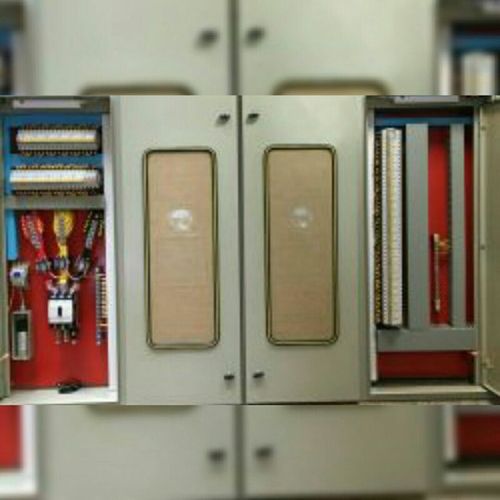

تابلوی برق کنتوری و صنعتی

مشخصات کلی مربوط :ضخامت ورق تابلو کمتر از ۱,۵ میلیمتر نباشد.ارتباط بین فیوزها و کنتور و کلیدهای مینیاتوری از طریق سیم افشان نمره ۶ باشد.ابعاد تابلو باید به گونه ای باشد که ارتفاع بالاترین کنتور از کف تمام شده حداکثر ۲۲۰ سانتیمتر و ارتفاع نمراتور پایین ترین کنتور از کف تمام شده حداقل ۸۰ سانتیمتر باشد.ابعاد تابلو باید براساس کنتورهای تک فاز الکترومکانیکی شیشه ای طراحی شود.درصورت نیاز به تعبیه سیم آنتن ـ تلفن ـ آیفون ـ اعلام حریق و …. پانل جداگانه ای جهت تابلو درنظرگرفته شود و این قسمت هیچگونه ارتباط الکتریکی با تابلو برق نداشته باشد.حفاظ روی قسمتهای برقدار داخل تابلو نصب شده باشد (روی کنتورها ـ کلیدهای مینیاتوری ـ کلید فیوزی ـ فیوزهای فشنگی ـ شمشها و …)کلیه سیم ها به فاصله هر ۲۰ سانتیمتر با کمربند کابل بسته شده و یا در داخل داکت پلاستیکی قرارگیرند.سیم ها تماماً از نوع افشان و با روکش ترموپلاستیک و به سطح مقطع ۶ میلیمترمربع باشد.کلیه سرسیمها درهر نقطه اتصال از فیوز فشنگی تا کنتور و کلید مینیاتوری و ترمینال باید قلع اندود یا مجهز به کابلشو بوده و دارای شماره باشند.سوراخ روی شمش نول جهت بستن سرکابل ورودی بایستی با پیچ و مهره نیکلی نمره ۶ درنظرگرفته شود.عمق تابلو باید به گونه ای باشد که کنتورها از مجرای خود بیرون نزنند و ضمناً دارای قطر مناسب باشد تا ورود دست دست و یا ابزار به داخل تابلو امکان پذیر نباشد.رنگ تابلو از نوع کوره ای یا الکترواستاتیک باشد.روی کاور متحرک پلاک مناسبی جهت درج شماره شناسائی مشترک و شماره واحد ساختمانی وی درنظر گرفته شود.جهت نصب کنتور بر روی کفی تابلو لازم است کنتور بر روی پلی نصب گردد تا اولاً استحکام بیشتر شود و ثانیاً پیچ های مونتاژ کنتور از بدنه تابلو بیرون نزند.اگر محل کنتورهای تعبیه شده از تعداد تقاضای مشترکین بیشتر باشد باید کاور فلزی موقت به صورت پرچ شده روی کاور متحرک قرارگیرد.ارت نمودن بدنه تابلوی کنتوری الزامی می باشد.برای رنگ آمیزی شین های مسی باید از رنگ های استاندارد قرمز ـ زرد ـ آبی استفاده شود. بهتراست رنگ روکش سیم های مرتبط با هر فاز نیز با رنگ شینه آن مطابقت داشته باشد و شینه نول نباید رنگ شود و بهتراست رنگ روکش سیم های مرتبط با آن به رنگ مشکی انتخاب شود و سیم ارت به رنگ زرد با نوار سبز استفاده گردد.نحوه نصب تابلو :تابلوی کنتور به سه روش توکار، روکار ایستاده و روکار دیوارکوب نصب می شود. در نوع ایستاده نصب تابلو روی پایه الزامی می باشد و جهت نصب تابلو به صورت دیوارکوب استفاده از رول بوت الزامی نصب تابلوهای بیش از ۱۲ کنتور به صورت دیوارکوب ممنوع می باشد.ارتفاع نصب تابلو بادرنظرگرفتن ضوابط زیر به ترتیب اولویت تعیین می گردد:اولویت اول: آکس تابلو در ارتفاع ۱۷۰ سانتیمتر از کف تمام شده قرارگیرد.اولویت دوم: درصورت امکان پذیرنبودن اولویت اول حداکثر ارتفاع نمراتور بالاترین کنتور از ۲۲۰ سانتیمتر بالاتر و نمراتور پایین ترین کنتور حداقل از ۸۰ سانتیمتر پایین تر نباشد.تابلوی کنتور باید در نزدیکترین فاصله ممکن از درب ورودی اصلی ساختمان قرارگیرد به نحوی که به راحتی قابل دسترسی و قرائت باشد و همچنین به گونه ای نصب شود که مانعی در مسیر تردد افراد و وسائط نقلیه نباشد. مقابل تابلو حداقل ۱.۵ متر فضای آزاد وجودداشته باشد و همچنین نصب تابلو برق زیر رامپ پله ها ممنوع می باشد و فاصله تابلو کنتور از تاسیسات آب و گاز باید حداقل ۶۰ و ۱۳۰ سانتیمتر باشد.دفتر فروش:۳۳۹۳۹۴۲۲-۳۳۵۳۲۸۷۵کارشناس فروش:۰۹۱۲۳۹۷۹۸۷۲
